pHS-3C型精密酸度计是一种实验室用的精密pH测量仪器。也可以用铂电极和参比电极测量氧化还原电位（ORP）。因此，它在国民经济各部门中都可以得到广泛的应用。
仪器由电极、高阻抗直流放大器、功能调节器（斜率和定位）、数字电压表和电源（DC/DC隔离电源）等组成。

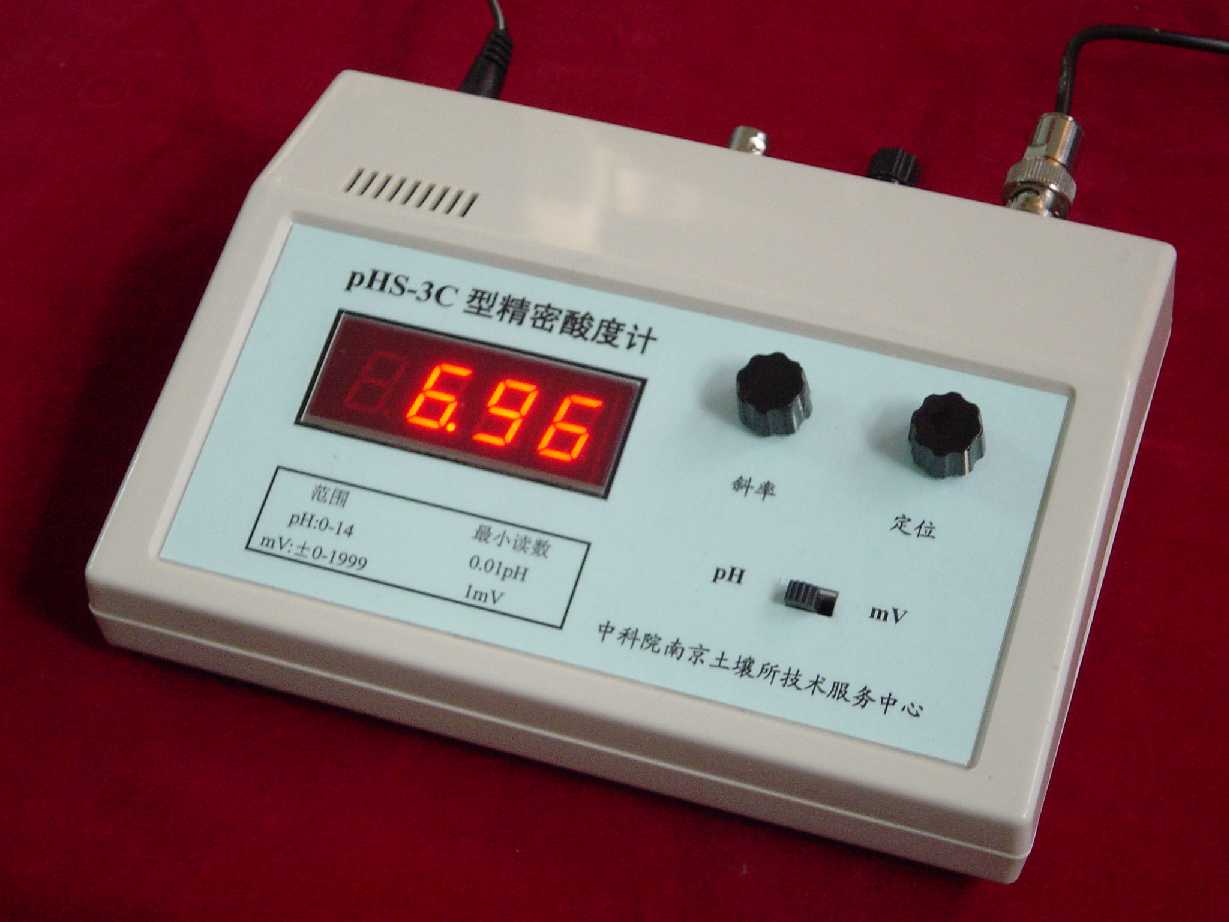

pH指示电极、参比电极、被测试液组成测量电池。指示电极的电位随被测溶液的pH值变化而变化，而参比电极的电位不随pH值的变化而变化，它们符合能斯特方程中电位E与离子活度之间的关系。本仪器采用零电位为pH7的玻璃电极或复合电极。仪器设置了稳定的定位调节器和斜率调节器。前者是用来抵消测量电池的起始电位，使仪器的示值与溶液的实际pH值相等；而后者通过调节放大器的灵敏度使pH值整量化；外形图如照片所示。
功能与技术指标
1 测量范围：0-14pH；最小读数为0.01pH； mV:±0-1999mV, 最小读数为1mV。极性自动转换。
2 测量精度：pH为0.02±1个字；mV为0.2%满度值±1个字。
3 输入阻抗大于10的12次方欧。 4 消耗功率：小于6W。
5 外形尺寸：170×125×55mm。 6 重量：小于1kg。
7 工作条件：环境温度为5-45℃；相对湿度为小于85%。

pHS-5型pH、ORP、温度计
一概述
pHS-5型pH、ORP、温度测定仪是一种实验室用常规分析仪器，可以同时或单独测量pH、氧化还原电位（ORP）和温度。它由微处理控制、计算，高亮度液晶显示，操作简便。因此，它在国民经济各部门中都可以得到广泛的应用。
二原理
指示电极、参比电极和被测试液组成测量电池。当pH/pX值发生变化时，指示电极的电位随之变化，而参比电极的电位不变，它们符合能斯特方程中电位E与离子活度之间的关系。测量溶液pH值使用pH指示电极，它是测量pH的专用传感器。铂电极作为指示电极可以测量溶液的氧化还原电位（ORP或Eh）。用温度传感器来测定溶液的温度。在测量pH时，仪器根据两个标准溶液值及相应的电极电位值对pH电极进行校正。仪器外形如图所示。
三功能与技术指标
1 pH测量范围：0~14pH，最小读数为0.01pH，精度为0.02pH ±1个字；ORP测量范围：-1999.9mV~1999.9mV，最小读数为0.1mV；温度测量范围：-20°C~100°C，最小读数为0.1°C.
2 pH/ORP测量输入阻抗31′1012欧；
3 测量刷新时间为0.5秒；
4 仪器测量状态及pH测量的校正参数自动保存，开机自动恢复；
5 外形尺寸：200×128×60mm；重量：小于1kg；
6 仪器功耗：直流12V供电，功耗小于0.5W；
7 工作条件：环境温度为5~45℃；相对湿度为小于85%。
四 测量pH时的使用方法
（一）仪器面板与操作

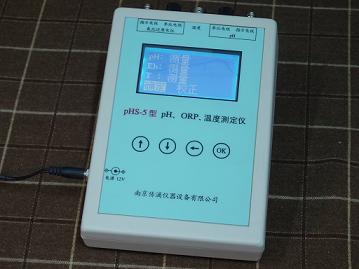

pHS-5型pH、ORP、温度测定仪的面板如下图所示。与操作用关的是电源插座、各传感器插座、液晶显示器和四个按键，分别为“-”、“ˉ”、“?”和“OK”。
（二）准备
先将氧化还原电位和pH测量的指示电极、参比电极（如果ORP和pH均为复合电极就不需要参比电极），以及温度传感器插入相应的插座中，且插入要测量的样品中。仪器插上电源（12V直流稳压电源），根据液晶显示器的菜单提示进行操作。
（三）菜单
中文提示菜单，主要有三个功能：设置、测量、校正。下面分别介绍。pHS-5型pH、ORP、温度测定仪的面板
（1）设置功能
仪器开机进入设置菜单，在测量和校正功能中也能切换到设置菜单。设置菜单显示如下：
pH：(不) 测量
Eh：(不) 测量
T： (不) 测量
确定 校正
按“-”、“ˉ”键改变选择项目，被选中的项目显示内容反白（下同）。如果在上面三行的项目设置中，按“OK”键切换该项目是否测量。在“确定”或“校正”项，按“OK”键则进入测量或校正功能。
（2）校正功能
如果pH和(或)T项目被选择测量，则需要对传感器进行校正。
如果上述两项目没有被选择测量，则显示：“没有项目需要校正”，程序自动返回“设置”菜单。
如果T项目被选择测量，则进入温度校正，屏幕显示：
温度偏差（度）：
XXXX
确定 取消
其中，XXXX为温度偏差值，由用户根据填写，它为仪器温度测量值的误差。按“-”、“ˉ”键改变选择项目。在第二行的温度偏差值项目中，按“?”键切换要修改的数值位置，在该位置上按“-”、“ˉ”键修改该位数值，当按“?”键使光标移到数值最后一位后面时，可以按“-”、“ˉ”键进入“确定”或“取消”项。在“确定”项，按“OK”键保存所设置的温度偏差值并退出温度校正。在“取消”项，按“OK”键退出温度校正但不保存所设置的温度偏差值。
如果pH项目被选择测量，则先后对两个标准pH溶液进行校正。对第一个校准溶液校正时屏幕显示：
pH1：XXXX
E: YYYY
采集
确定 取消
其中，XXXX为第一个校准溶液的pH值，由用户根据填写；YYYY为是该pH值对应的电位测量值（进入该页面时，为以前保存的数值）。按“-”、“ˉ”键改变选择项目。在第一行的pH值项目中，对数值修改同上面的温度偏差。在第三行“采集”中按“OK”键，仪器采集pH传感器上的电位数值，并在第二行刷新显示，按“-”、“ˉ”键进入其它行时，采集停止。在“确定”项，按“OK”键保存所设置的pH值和采集的传感器电位值并退出温度校正。在“取消”项，按“OK”键退出温度校正但不保存所设置的值。
退出第一个标准溶液校正后进入第二个标准溶液校正，方法和过程同第一个标准溶液的校正。
退出校正后，仪器自动返回“设置”菜单。
（3）测量功能
在“设置”功能中在“确定”项，按“OK”键进入测量功能。如果前面操作修改了设置或校正值，仪器先保存这些设置，以后开机时自动调入，显示“设置已保存”，接着进行测量。
如果没有项目被选择测量，则显示“没有项目被选择，请在‘设置’中选择”。
如果有项目需要测量，仪器自动循环地测量这些项目，并在前三行显示测量结果。第四行为“设置”，按“OK”键返回“设置”菜单。
